We are Ultrasound Professionals

X-CUBE 90 con Elite ofrece capacidades superiores en términos de mayor profundidad de penetración y claridad de expresión de los tejidos, así como una mejora en la uniformidad y la resolución. Estos avances se dan gracias a la optimización de los filtros avanzados y los algoritmos de procesamiento de imágenes.

eXtensive Insight

Tecnología X+ Architecture

X+ Architecture es una plataforma de imágenes de alta calidad que se creó mediante la combinación de
X+ Crystal signature™, la tecnología de transductores con alta sensibilidad, banda ancha y
X+ FIT, la tecnología de procesamiento de datos y formación de haces de vanguardia de ALPINION.
Se le realizó una actualización de sistema completa a X-CUBE 90 con Elite que integra la tecnología avanzada de procesamiento de imágenes X+ Focus.
X+ Focus reduce el ruido y los artefactos para proporcionar una excelente resolución de contraste de forma delicada.
El factor más importante para lograr un diagnósti co preciso y seguro es la calidad de las imágenes.
X+ Architecture complementa su experiencia.

X+ FIT

X+ FIT es una tecnología de formación de haces que mejora la resolución, la velocidad de fotogramas y la uniformidad. X+ FIT utiliza la formación de haces masiva paralela, cuya arquitectura puede transmitir 4 veces más volumen de datos con una capacidad 10 veces más rápida y procesa los datos 14 veces más rápido que nuestro modelo anterior (E-CUBE 15 Platinum).

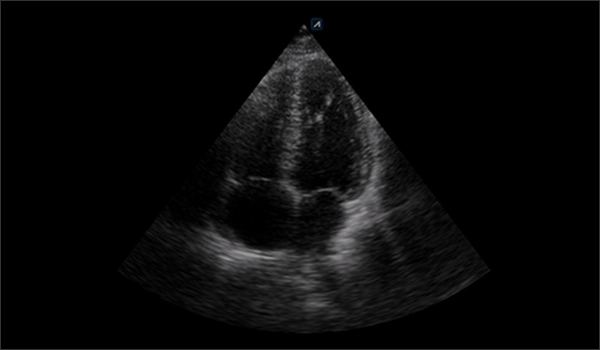

X+ FOCUS

X+ Focus es una nueva tecnología de procesamiento que muestra imágenes más nítidas con datos de exploración masivos. Brinda una calidad de imagen óptima al mejorar la información clínica real y eliminar el ruido innecesario y otros artefactos típicos de los datos de exploración enriquecidos. En particular, X+ Focus ayuda a brindar diagnósticos más precisos con la información adecuada, bordes bien definidos, contrastes nítidos y una escala de grises enriquecida sin comprometer la información de los tejidos para el diagnóstico. Optimice la calidad de los diagnósticos con la última tecnología de imágenes de ALPINION.

Before After

X+ Crystal Signature

La tecnología X+ Crystal Signature™ esta basado en un cristal único y nuestros materiales especiales propios en el transductor a fin de lograr una nitidez excelente para poder obtener más información.

X+ Crystal Signature transducer

SVC1-8H

X+ Crystal Signature transducer

SL3-19H

  • Resolución espacial

    Tecnología de formación de haces de X+ FIT con velocidad de transmisión de datos 10 veces más rápida y velocidad de procesamiento de datos 14 veces más rápida

  • Velocidad de fotogramas

    Tecnología con recepción de múltiples haces de X+ FIT

  • Sensibilidad , Penetración

    Con la tecnología de X+ Crystal Signature Cristal único y materiales especiales nuevos

* Compared to our previous model(E-CUBE 15 Platimum)

Capacidad eXpandida

X-CUBE 90 está diseñado para brindar diagnósticos precisos y objetivos gracias a la tecnología expandida. Las funciones clínicas inteligentes aumentan la precisión de los diagnósticos a nuevos niveles. Expanda sus habilidades y su rango de capacidades.

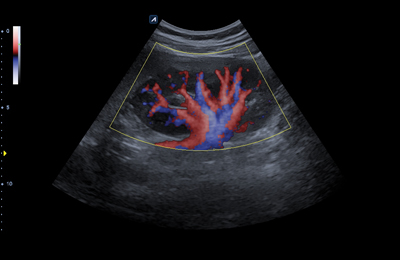

  • X+ MicroView
    X+ MicroView

    X+ MicroView es el modo de imagen vascular que muestra la microcirculación sanguínea. Los usuarios pueden observar el flujo sanguíneo lento en los pequeños vasos sanguíneos. Con esta tecnología, se muestran con alta frecuencia de fotogramas las zonas con flujo sanguíneo lento que los usuarios no podían ver antes en Doppler color.

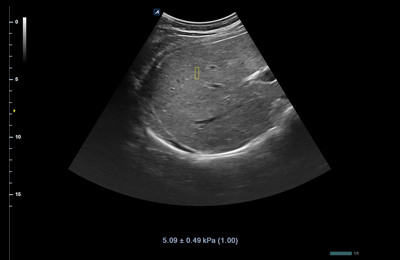

  • X+ pSWE

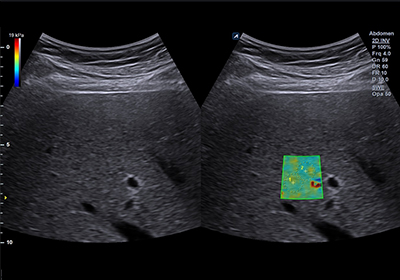

    X+ pSWE

    La elastografía de punto de onda de distorsión muestra la rigidez cuantificada objetiva de los tejidos mediante la fuerza de radiación de un haz de ultrasonido focalizado. Los usuarios pueden identificar la fibrosis hepática significativa de forma no invasiva, lo que reduce las biopsias innecesarias y aumenta la satisfacción del paciente. En particular, X+ pSWE garantiza la mayor confiabilidad de los resultados medidos mediante un Reliability Index.

  • CEUS(Contrast Enhancement Ultrasound)

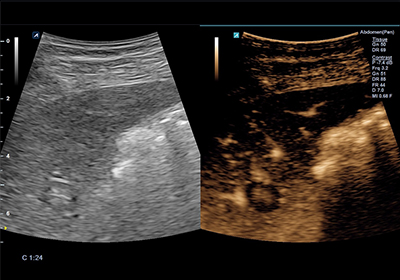

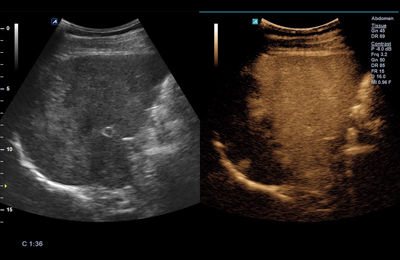

    CEUS (ultrasonido de aumento de contraste)

    Esta es una función que permite diagnosticar pacientes mediante distintos patrones angiográficos que aparecen mientras un medio de contraste administrado por vía intravenosa se dispersa por los vasos sanguíneos y el tejido de los órganos. CEUS tiene muchas ventajas para varias indicaciones clínicas para enfermedades hepáticas.

General imaging

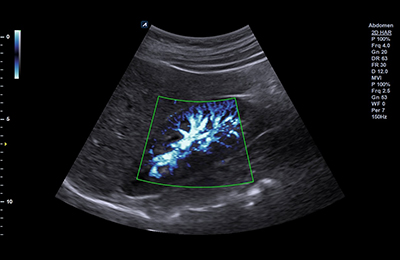

X+ MicroView

X+ MicroView es el modo de imagen vascular que muestra la microcirculación sanguínea. Los usuarios pueden observar el flujo sanguíneo lento en los pequeños vasos sanguíneos. Con esta tecnología, se muestran con alta frecuencia de fotogramas las zonas con flujo sanguíneo lento que los usuarios no podían ver antes en Doppler color.

X+ pSWE

La elastografía de punto de onda de distorsión muestra la rigidez cuantificada objetiva de los tejidos mediante la fuerza de radiación de un haz de ultrasonido focalizado. Los usuarios pueden identificar la fibrosis hepática significativa de forma no invasiva, lo que reduce las biopsias innecesarias y aumenta la satisfacción del paciente. En particular, X+ pSWE garantiza la mayor confiabilidad de los resultados medidos mediante un Reliability Index.

CEUS(ultrasonido de aumento de contraste)

Esta es una función que permite diagnosticar pacientes mediante distintos patrones angiográficos que aparecen mientras un medio de contraste administrado por vía intravenosa se dispersa por los vasos sanguíneos y el tejido de los órganos. CEUS tiene muchas ventajas para varias indicaciones clínicas para enfermedades hepáticas.

DPDI(Directional Power Doppler Imaging)

La tecnología trajo mejoras a la entrega de información relacionada con la dirección del flujo de sangre y la sensibilidad de Doppler color. Esto resulta útil para detectar el flujo de sangre relativamente más lento en los vasos sanguíneos periféricos. (p. ej., en los vasos renales, los vasos periféricos y la arteria cerebral media)

MSK
Needle Vision Plus

La dirección de ángulo muestra la forma de la aguja y la dirección en la que se dirige para lograr una inyección segura. Esta mejora en la función de la aguja, aumenta la precisión y seguridad de los procedimientos cuando se utilizan transductores lineales. Los ángulos del haz se pueden ajustar en tres niveles, de modo que la dirección y la forma de la aguja se visualizan con una claridad vanzada.

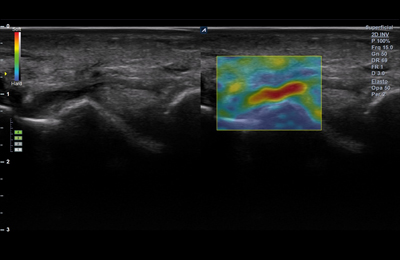

Elastografía

La elastografía es una tecnología de imagen por ultrasonido que determina la elasticidad relativa de los tejidos ante la presión externa. En paralelo, se ofrece la información patológica importante con el objetivo de evitar las biopsias innecesarias. El nivel de presión en los tejidos se puede supervisar en tiempo real, con una barra indicadora marcada con una escala del uno (1) al seis (6), para mejorar la credibilidad de los resultados.

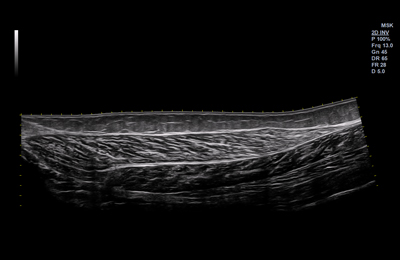

Panoramic

Ofrece imágenes horizontales con un campo de vista extremamente extenso.

Women’s Health

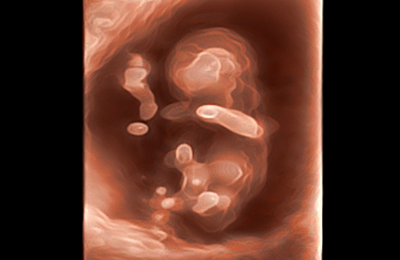

Imágenes de siluetas

Esta nueva tecnología muestra con claridad el contorno de la silueta del feto humano y otras estructuras. Mediante la tecnología de Live HQ con una efecto de sombreado, la tecnología de imágenes de siluetas permite delinear los contornos de las estructuras detrás de la estructura que se visualiza directamente.

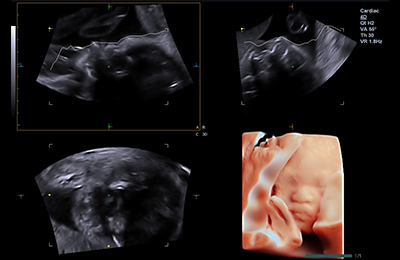

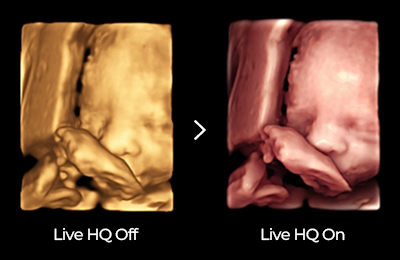

Live HQ

La tecnología de representación de volumen mejorada hace posible el movimiento libre de la fuente de luz y el mapa de color optimizado. Todo esto permite la adquisición de información más detallada e imágenes de volumen realistas. Por lo tanto, Live HQ™ mejora el nivel de comprensión en el conocimiento anatómico del feto para un diagnóstico exacto y rápido.

Elastografía

La elastografía es una tecnología de imagen por ultrasonido que determina la elasticidad relativa de los tejidos ante la presión externa. En paralelo, se ofrece la información patológica importante con el objetivo de evitar las biopsias innecesarias. El nivel de presión en los tejidos se puede supervisar en tiempo real, con una barra indicadora marcada con una escala del uno (1) al seis (6), para mejorar la credibilidad de los resultados.

Depth View

Un modo renderizado para demonstarse efectos tridimensionales por colores diferentes de cada profundidad. 3D SRI elminia ruido de los datos de volumen y se puede mejorar el contraste de los imagenes.

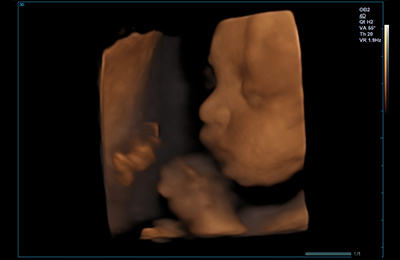

Clear Face

Clear Face detecta automáticamente la cara del feto, y elimina todas las estructuras, como el cordón umbilical, las manos y los pies, etc., que puedan cubrir la cara del feto durante la exploración. Satisface las demandas de las maternidades y de los usuarios para reducir significativamente el tiempo de exploración en busca de la cara del feto.

Cardio vascular

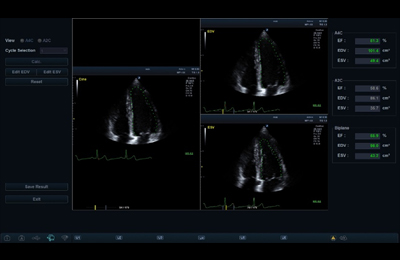

AutoEF

Se puede evaluar y medir la función de contracción del ventrículo izquierdo calculando automáticamente la fracción de la eyección(EF) a través de Auto EF. Muestra los cambios en el volumen del ventrículo izquierdo ofreciendo las informaciones ESD y de ESV además de EF. Se puede obtener los datos sin una manipulación aparte detectando automáticamente el límite del endocardio.

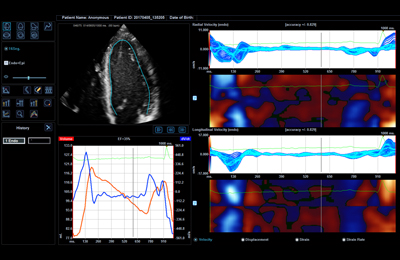

CUBE Strain

Eco estrésétodo de evaluación no invasivo que se utiliza para evaluar la función del miocardio de manera más objetiva. Puede trazar manchas en imágenes del corazón en 2D, digitalizar el movimiento de cada segmento miocárdico y controlar los datos cuantificados.

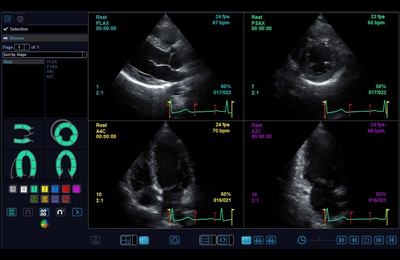

Eco estrés

El flujo de trabajo optimizado de la evaluación le permite realizar un ecocardiograma de estrés de manera más rápida y conveniente, lo que ayuda a obtener diagnósticos tempranos de enfermedades coronarias crónicas.

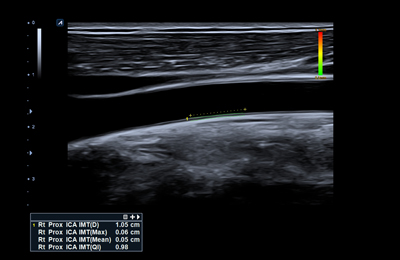

GIC (Grosor íntimo-medial carotídeo) automático

Cuando usted dibuja una línea en el área donde se mide el grosor íntimo-medial de la carótida, el grosor se medirá automáticamente y se mostrará en la pantalla. Las medidas se pueden realizar de manera más rápida y precisa hasta el nivel de milímetro, independientemente de la ’habilidad del usuario.

Cuidado eXcepcional

El proceso de trabajo detallado diseñado por X-CUBE 90 no se enfoca solo en la creación un entorno de trabajo más eficiente para los profesionales médicos. Las instrucciones intuitivas aumentan la eficiencia de los profesionales médicos, y el diseño del transductor es cómodo para el paciente, lo que mejora la calidad de los diagnósticos.

X+ Assistant

X+ Assistant permite que los usuarios usen un 50 % menos el teclado, como mínimo, y ahorren tiempo cuando realizan evaluaciones. Los protocolos de análisis óptimo registrados, que siguen las pautas que requiere cada aplicación, ayudan a reducir el cansancio del usuario y aumentan la eficiencia. Además, también se pueden registrar aplicaciones y protocolos optimizados.

X+ Auto Biometry

Cuando se mide el peso fetal estimado, el algoritmo de reconocimiento inteligente le permite identificar automáticamente una estructura de interés y medir la circunferencia cefálica fetal, el diámetro biparietal, la longitud del fémur, la circunferencia abdominal y el húmero. Esta función aumenta la velocidad de evaluación y tiene una precisión alta.

X+ Compare

Esta es una función que permite que los usuarios importen estudios previos de los pacientes desde un servidor PACS o un disco duro y los comparen durante el análisis y la revisión.
Mediante la comparación de imágenes anteriores de la misma región, los usuarios pueden observar fácilmente el progreso del paciente, por lo que esta función es útil para el cuidado de los pacientes. X+ Compare puede utilizarse no solo en modo de análisis, sino también en modo de revisión (E-View).
* X+ Compare supports ultrasound studies only.

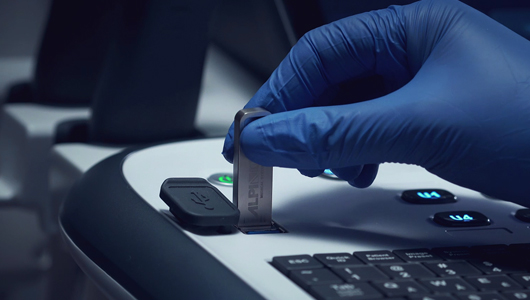

Grabación en USB en tiempo real

La grabación en USB en tiempo real facilita la transferencia de datos, ya que permite que los usuarios graben las imágenes del análisis por ultrasonido en la memoria USB en tiempo real.
Los videos se graban en alta definición y se almacenan en el sistema rápidamente.

Tecnología de Transductores

Un transductor es el punto de inicio de la tecnología ecográfica

La clave de la tecnología de transductores es su proceso de generación de una señal acústica de banda ancha y alta sensibilidad y su recepción sin pérdidas, para luego convertirla en una señal digital. ALPINION MEDICAL SYSTEMS investigó y desarrolló la tecnología central de los transductores y X+ Crystal Signature es el resultado de todas las tecnologías innovadoras que hemos desarrollado.

  • Capa de acoplamiento especial

    Usamos un material especial para aumentar la eficiencia de la penetración de la energía acústica, lo que mejora la sensibilidad y el ancho de banda.

  • Cristal único mejorado

    El cristal único mejorado cuenta con una transmisibilidad de ultrasonido optimizada y brinda imágenes de alta resolución.

  • Capa de separación incompleta

    Su estructura única aumenta la eficiencia de la penetración del ultrasonido y permite alcanzar tejidos más profundos.

  • Minimización de la pérdida de señal

    El material especial de ALPINION minimiza la pérdida de señal y maximiza la disipación de calor.
    * La eficiencia de la conducción térmica aumentó 3,5 veces en comparación con nuestro producto anterior

  • Transmisión de señal de alta sensibilidad

    El cable de pérdida baja y alto rendimiento transmite señales de alta sensibilidad para lograr una impedancia óptima que coincida con el sistema.

Clinical Image

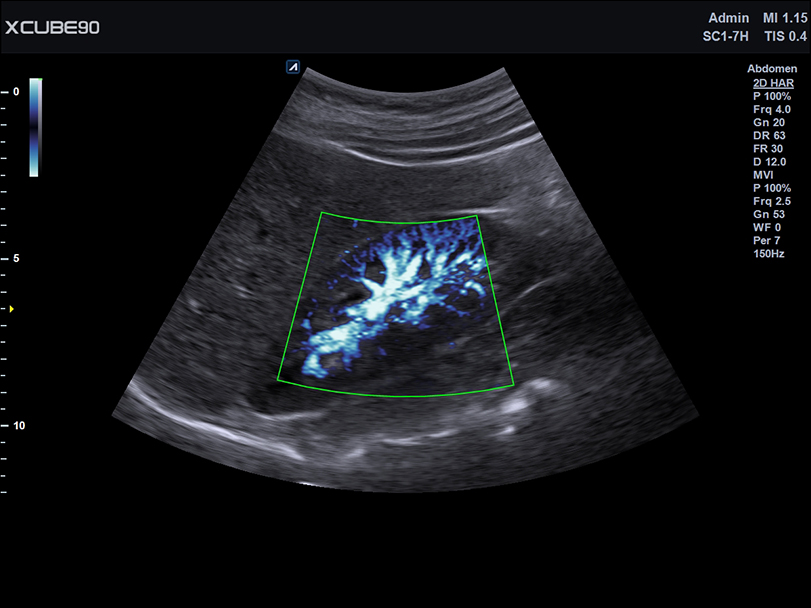

  • Kidney-in-CF-mode

    Kidney-in-CF-mode

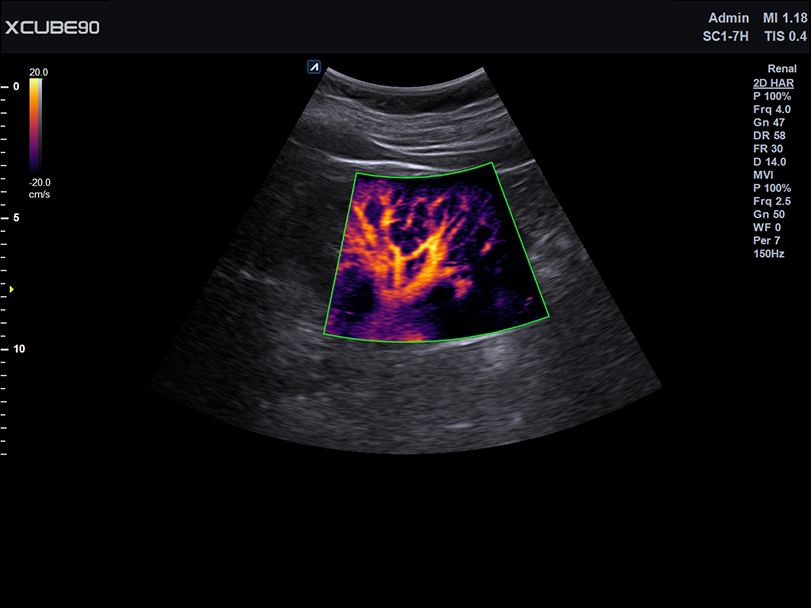

  • Gallbladder in 2D mode

    Gallbladder in 2D mode

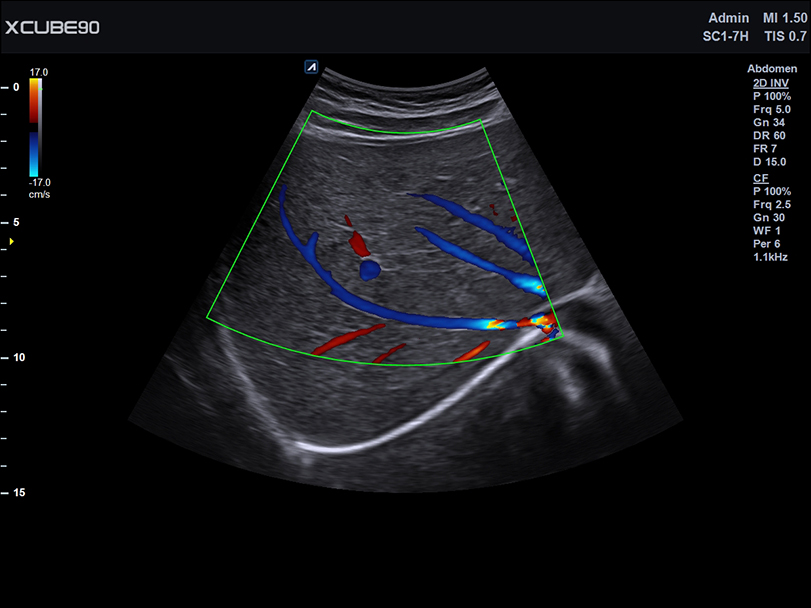

  • Kidney in PD mode

    Kidney in PD mode

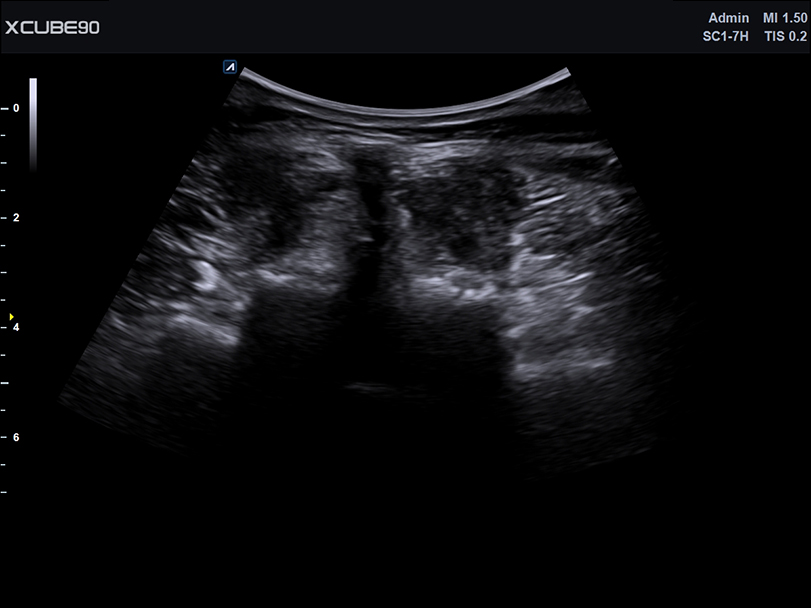

  • Lumbar Spine in 2D mode

    Lumbar Spine in 2D mode

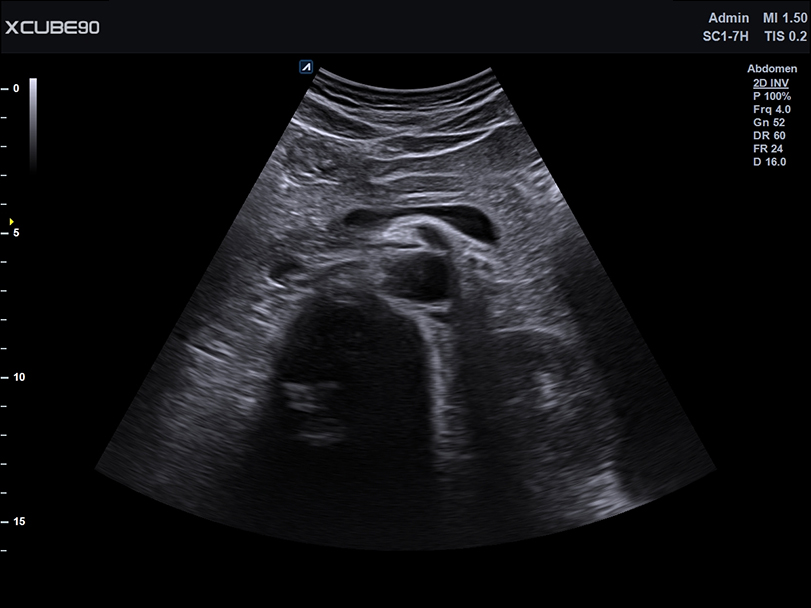

  • Pancreas

    Pancreas

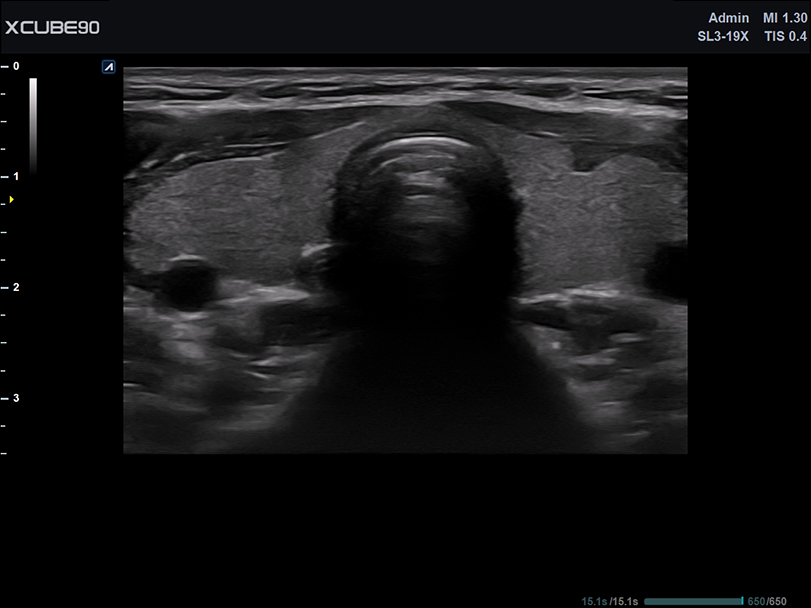

  • Thyroid nodule in CF mode

    Thyroid nodule in CF mode

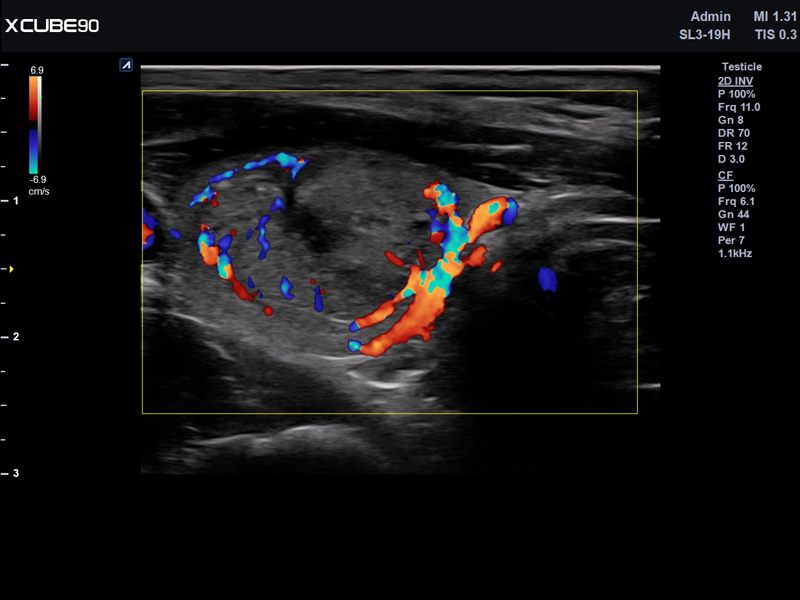

  • Shoulder in 2D mode

    Shoulder in 2D mode

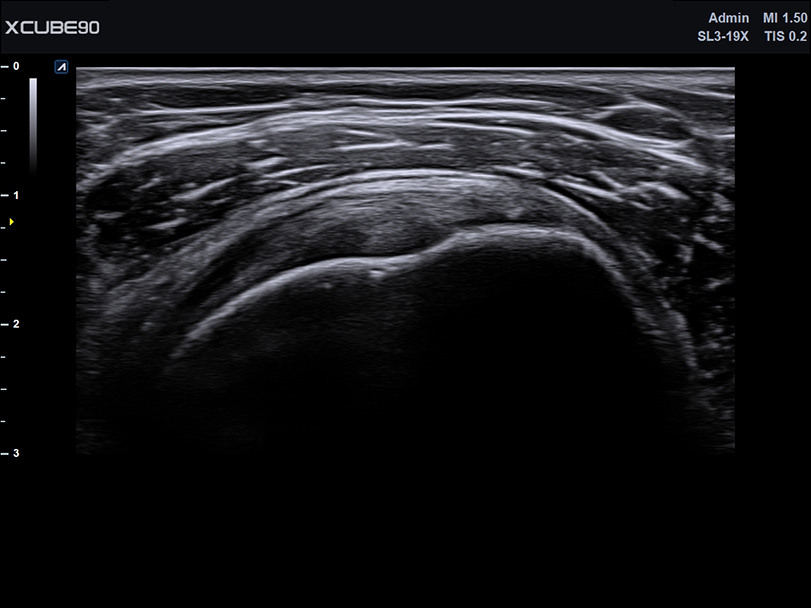

  • Breast cyst

    Breast cyst

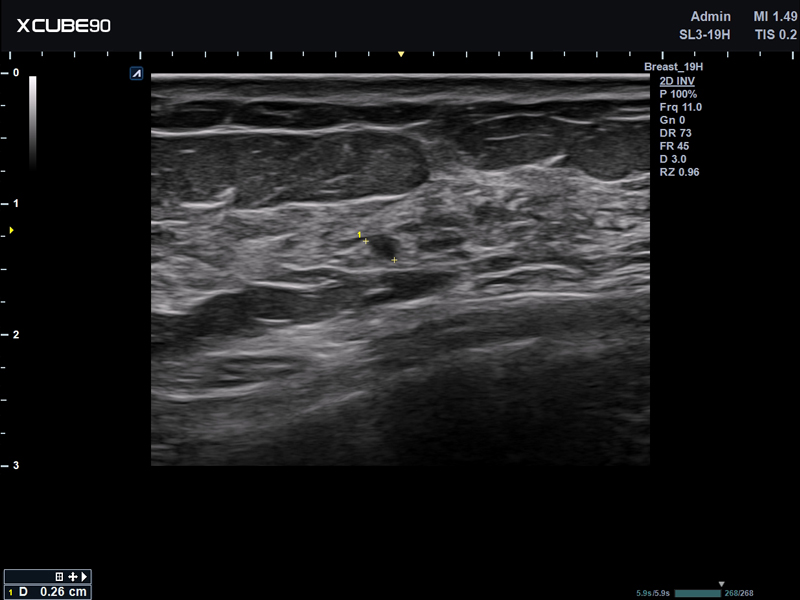

  • Breast nodule in 2D mode

    Breast nodule in 2D mode

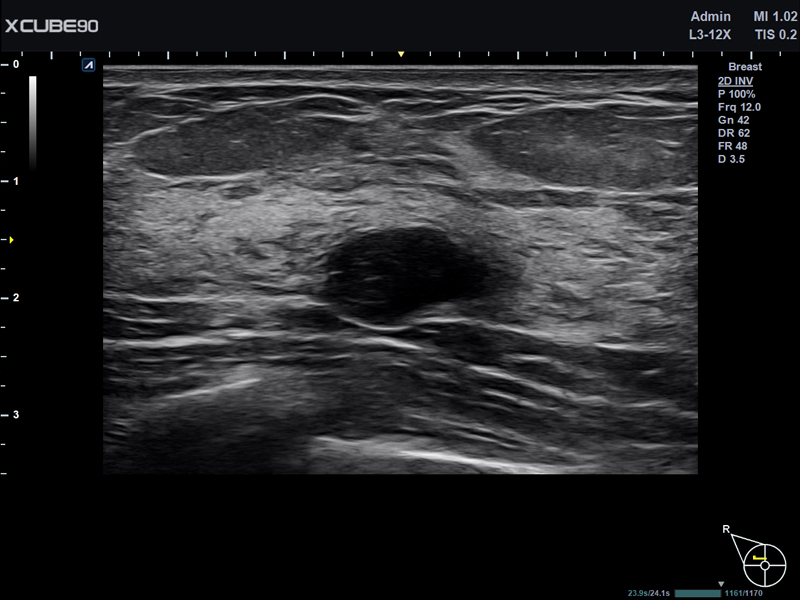

  • 4 chamber-view

    4 chamber-view

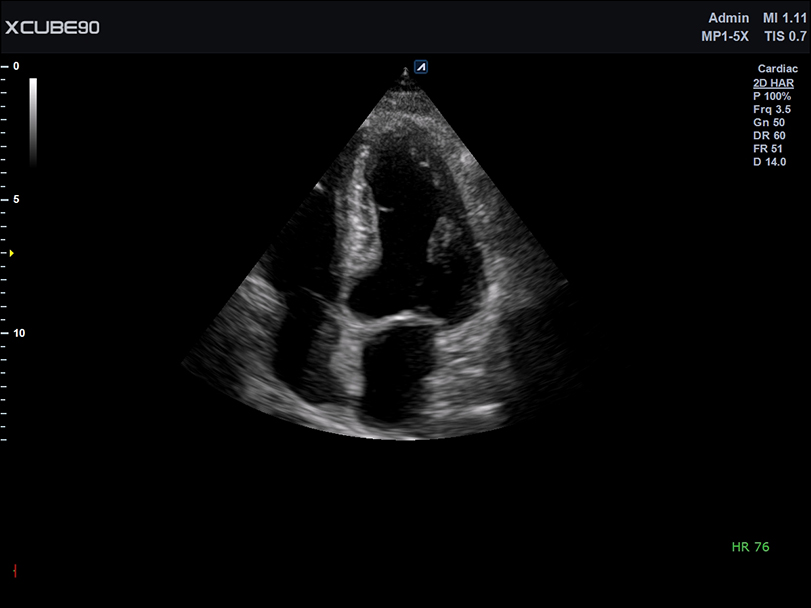

  • Uterus in 2D mode

    Uterus in 2D mode

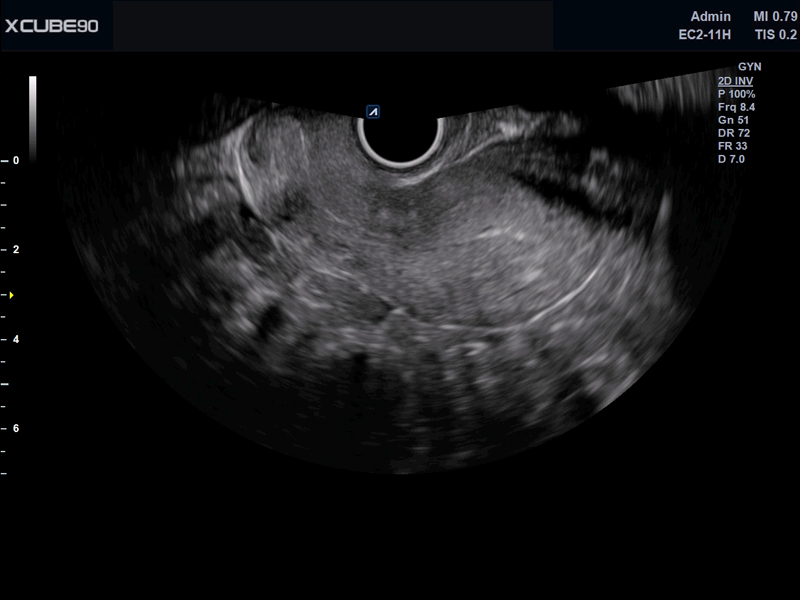

  • 4 chamber view TDI

    4 chamber view TDI

  • 4 chamber view of heart in CF mode

    4 chamber view of heart in CF mode

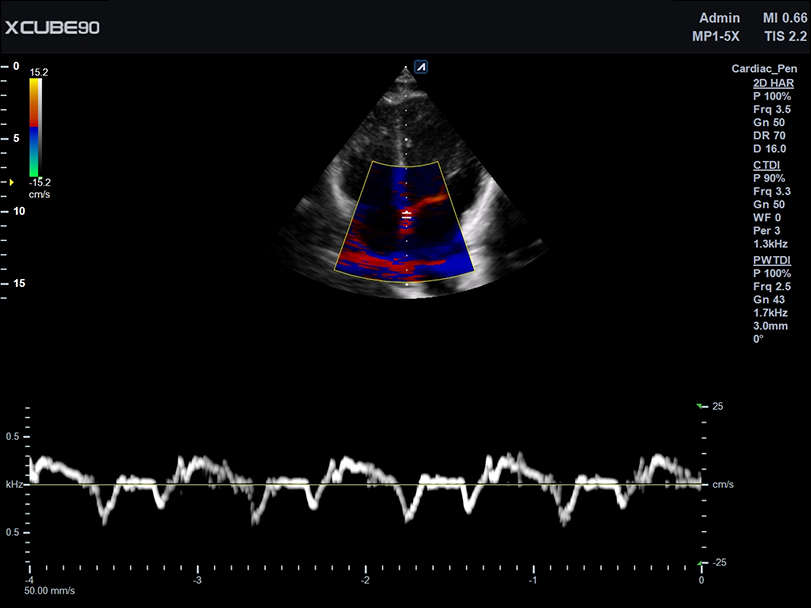

  • Cardiac TDI in PW mode

    Cardiac TDI in PW mode

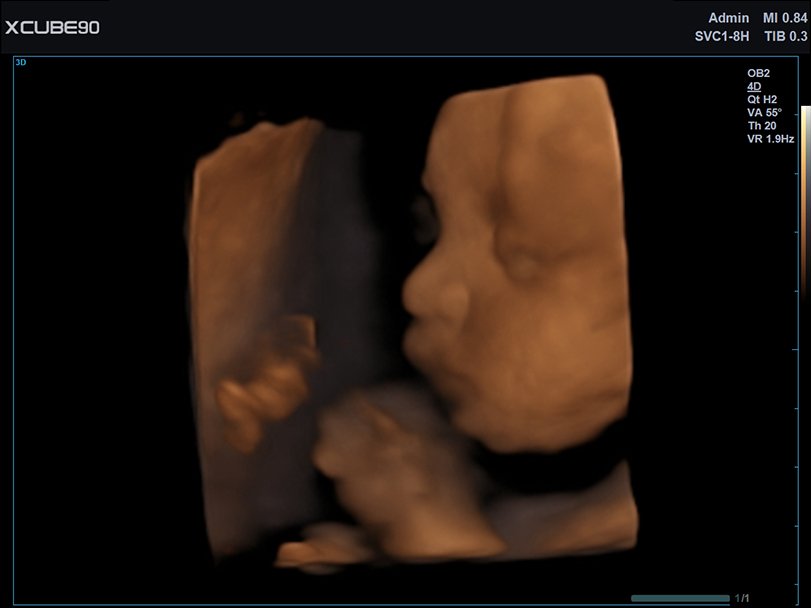

  • Fetus face with Depth View

    Fetus face with Depth View

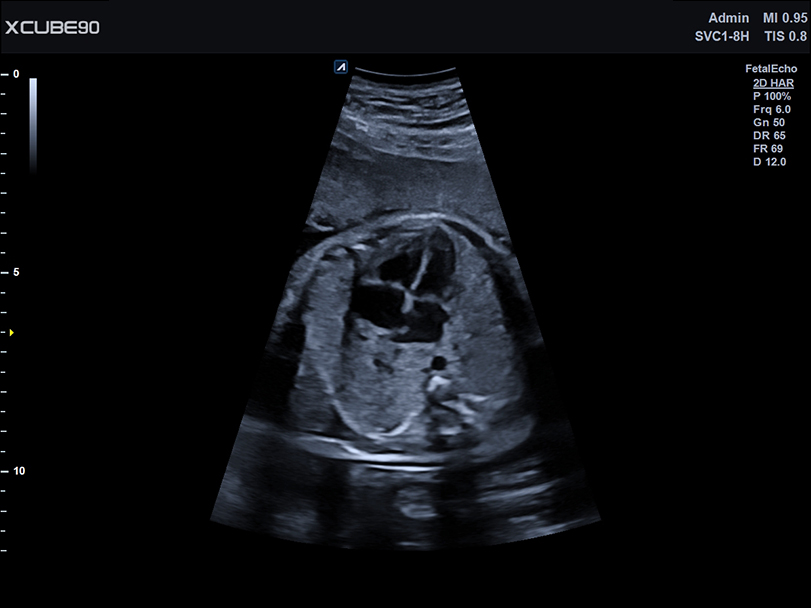

  • Fetus with Live HQ

    Fetus with Live HQ

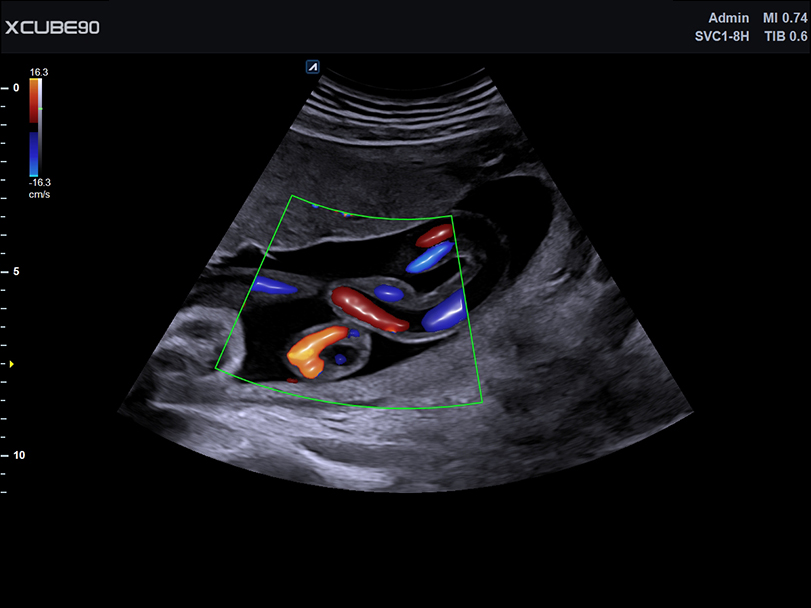

  • Fetus face at 20  week in 2D mode

    Fetus face at 20 week in-2D mode

Diseño intuitivo

para sus actividades diarias

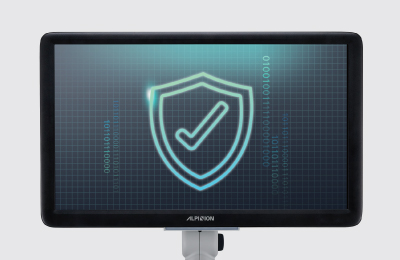

  • Antivirus Solution
    Solución antivirus

    Como su función de análisis de virus automática se activa cada vez que el sistema se inicia, la información de los pacientes está más protegida.

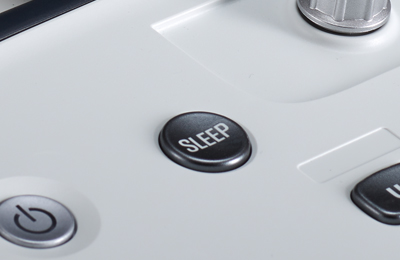

  • Time saving solution
    Solución para ahorrar tiempo

    La batería integrada garantiza la movilidad mientras está en uso, y el modo de suspensión ayuda a que el sistema se inicie más rápido.

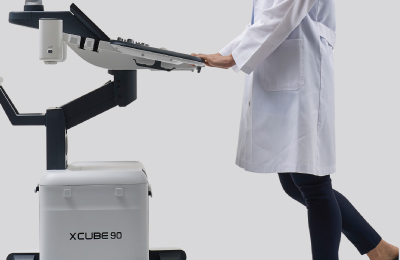

  • Compact Size & Weight
    Peso y tamaño compacto

    Su tamaño compacto y su peso liviano de 85 kg permiten una gran movilidad.

Diseño y Ergonomía

01 02 03 04 05
  • 0123 inch FHD LED Screen

    Enjoy a larger widescreen and clear, high-definition images.

  • 02Panel táctil LCD a color inclinable de 12,1 pulgadas

    Integramos la funcionalidad de ajuste de ángulo en el panel táctil a color de mayor tamaño para maximizar la comodidad del usuario.

  • 03Panel de control motorizado

    Es sencillo ajustar el panel de control de forma vertical, ya que es motorizado.

  • 04Conectores de 5 transductores

    La batería integrada garantiza la movilidad mientras está en uso, y el modo de suspensión ayuda a que el sistema se inicie más rápido.

  • 054 ruedas giratorias

    Gracias a las 4 ruedas giratorias, el sistema puede moverse con poco esfuerzo y utilizarse de forma cómoda en cualquier posición.

Transductores
  • SC1-7H
    SC1-7H

    X+ Crystal Signature™ high density convex transducer(1~7MHz)

    Application

    Abdomen, EM, OBGYN, Pediatric, Urology

  • SC2-9H
    SC2-9H

    Application

    Abdomen, EM, Gynecology, Obstetrics, Pediatric, Urology

  • SC2-11H
    SC2-11H

    X+ Crystal Signature™ Microconvex

    Application

    Abdomen, Pediatric, OB/GYN, Urology, EM

  • L3-12X
    L3-12X

    Extreme-high density linear transducer (3-12MHz)

    Application

    Breast, EM, MSK, Vascular, Small Parts

  • L3-8H
    L3-8H

    High density low frequency linear transducer (3-8MHz)

    Application

    Breast, EM, MSK, Vascular, Small Parts

  • IO7-18
    IO7-18

    High frequency hockey stick (7-18MHz)

    Application

    Small Parts, MSK

  • L10-25H
    L10-25H

    Wideband ultra high frequency linear transducer(10~25 MHz)

    Application

    Vascular, MSK, Small Parts, EM

  • SL3-19H
    SL3-19H

    X+ Crystal Signature™ high density linear transducer(3~19 MHz)

    Application

    MSK, Vascular, Small parts, TCD, OBGYN, Abdomen, EM, Pediatric

  • SL3-10X
    SL3-10X

    X+ Crystal Signature™ Extreme-high density linear transducer (3-19MHz)

    Application

    Abdomen, Pediatric, Gynecology, Obstetrics, EM, MSK, Vascular, Small Parts, TCD

  • SL3-19X
    SL3-19X

    X+ Crystal Signature™ Extreme-high density linear transducer (3-19MHz)

    Application

    Abdomen, Pediatric, Gynecology, Obstetrics, EM, MSK, Vascular, Small Parts, TCD

  • SP3-8T
    SP3-8T

    Phased array transducer (3-8MHz)

    Application

    Abdomen, Cardiac, EM, Pediatric

  • MP1-5X
    MP1-5X

    X+ Crystal Signature™ extreme high density phased array transducer(1~5MHz)

    Application

    Cardiac, EM, TCD, Abdomen, Pediatric

  • EV2-11H
    EV2-11H

    X+ Crystal Signature™ High density endocavity transducer (2-11MHz)

    Application

    GYN, OB, Urology, EM

  • EC2-11H
    EC2-11H

    X+ Crystal Signature™ High density endocavity transducer (2-11MHz)

    Application

    GYN, OB, Urology, EM

  • VE3-10H
    VE3-10H

    High density volume endocavity transducer (3-10MHz)

    Application

    GYN, OB, Urology

  • SVC1-8H
    SVC1-8H

    Single crystal volume convex transducer(1~8MHz)

    Application

    OBGYN, Abdomen, Pediatric, Urology, EM

  • VE3-10H(NEW)
    VE3-10H(NEW)

    Volume Endocavity

    Application

    Gynecology, Obstetrics, Urology, EM

  • CW5.0
    CW5.0

    Pencil type transducer (5.0MHz)

    Application

    Cardiac

  • CW 2.0
    CW 2.0

    Pencil type transducer (2.0MHz)

    Application

    Cardiac

  • CW8.0
    CW8.0

    Pencil type transducer (8.0MHz)

    Application

    Cardiac

Recursos
  • X-CUBE 90/70 DICOM Conformance Statement
    X-CUBE 90/70 DICOM Conformance Statement Download
